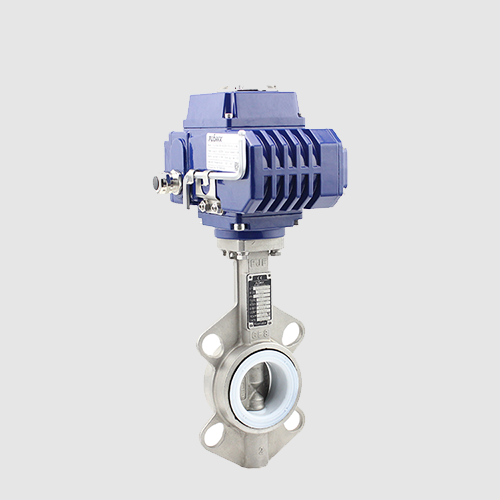

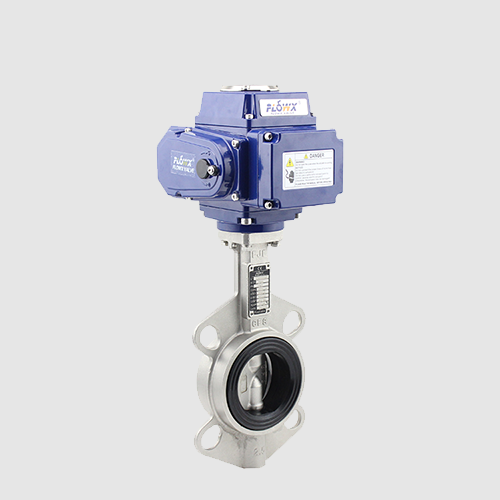

電動對夾蝶閥
-口徑：DN25~DN1200
-連接標準：PN10/16, ANSI150, DIN16, JIS10K, 16K
-工作溫度：-15~200℃
-工作壓力：PN6~16
-閥體材質：球墨鑄鐵、SS304、SS316、WCB、鋁合金、2205、2207、1.4529
-閥板材質: SS304、SS316、鋁青銅、尼龍板、球鐵板、2205、2207、1.4529
-密封材質：EPDM、PTFE、NBR、VITON
-介質：水，油，氣體，粉末顆粒，煙氣脫硫
-驅動方式：電動
訂購熱線：021-54150349
立即咨詢- 產品簡介
- 產品參數
對夾式蝶閥的蝶板安裝于管道的直徑方向，一般水平安裝。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，可以起到流量調節的作用。當?shù)逍D(zhuǎn)到90°時，閥門達到最大開度。
對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性 ；
蝶閥的結構原理尤其適合制作大口徑閥門。
對夾式蝶閥 廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置；閥體采用精密鑄造 表面光潔無毛刺無沙眼。

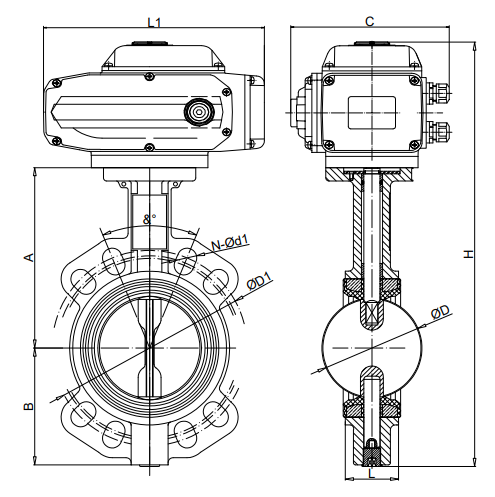

電動對夾蝶閥外形圖：

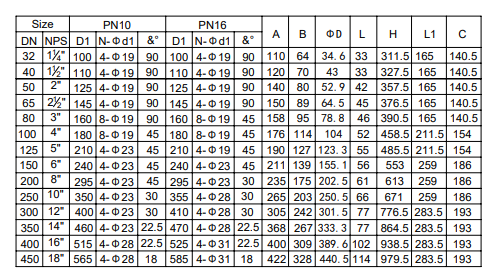

國標PN10PN16外型尺寸表：
美標150LB日標10K外型尺寸表：
